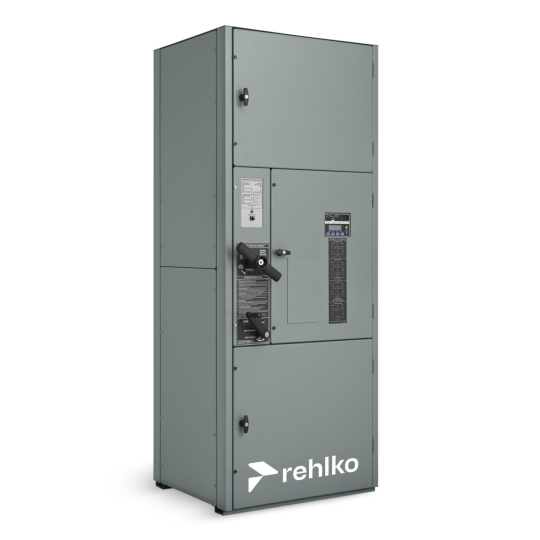

Tủ ATS (Auto Transfer switch) là hệ thống chuyển đổi nguồn tự động, có tác dụng khi điện lưới mất thì máy phát tự động khởi động và đóng điện cho phụ tải. Khi nguồn lưới phục hồi thì hệ thống tự chuyển nguồn trở lại và tự động tắt máy.

Tủ ATS thường có chức năng bảo vệ  khi điện lưới và điện máy bị sự cố như : mất pha, mất trung tính...

1. Chức năng chính

• Giám sát chất lượng nguồn điện lưới (điện áp, tần số, pha).

• Tự động chuyển sang nguồn dự phòng khi nguồn chính bị mất hoặc bất thường.

• Tự động chuyển lại nguồn chính khi lưới điện phục hồi ổn định.

• Ngăn ngừa đóng song song hai nguồn, bảo đảm an toàn tuyệt đối.

---

2. Nguyên lý hoạt động (tóm tắt)

• Khi nguồn lưới hoạt động bình thường → tải dùng điện lưới.

• Khi nguồn lưới mất hoặc vượt ngưỡng cho phép → ATS gửi lệnh khởi động máy phát.

• Sau khi điện máy phát ổn định → ATS chuyển tải sang nguồn dự phòng.

• Khi nguồn lưới phục hồi ổn định → ATS chuyển tải về lưới và dừng máy phát sau thời gian trễ cài đặt

---

3. Thành phần chính

• Bộ điều khiển ATS (controller/PLC)
• Thiết bị đóng cắt nguồn: ACB, MCCB, Contactor hoặc Motorized Switch
• Rơ-le giám sát điện áp – tần số – pha
• Bộ hiển thị & cảnh báo (đèn báo, màn hình LCD)
• Mạch điều khiển – liên động cơ điện

• Nguồn điều khiển (AC/DC)

---

4. Phân loại tủ ATS

• Phân loại tủ ATS

• Theo chế độ chuyển
  • ATS tự động hoàn toàn
  • ATS tự động – bằng tay (Auto/Manual)
• Theo cấu hình nguồn
  • ATS 1 lưới – 1 máy phát

  • ATS 2 lưới – 1 tải

• Theo thiết bị đóng cắt

  • ATS dùng Contactor

  • ATS dùng MCCB/ACB

• Theo công suất

  • Từ vài chục A đến hàng nghìn A

---

5. Ưu điểm

• Đảm bảo cấp điện liên tục, không cần can thiệp thủ công
• Phản ứng nhanh, giảm thời gian mất điện
• An toàn cao, tránh sự cố đóng nhầm nguồn
• Phù hợp với hệ thống điện dự phòng
